Art. 9501

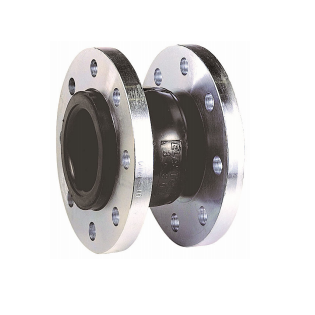

Compensator Art. 9501
- Rubber compensator met flensaansluiting
- Balg van EPDM / Nylon versterkt, max. 95°C
- Balg van NBR / Nylon versterkt, max. 80°C
- Aansluiting gegalvaniseerd flenzen boring PN10
- Maximale druk 10 bar t/m DN 250 / 7 bar > DN300
- Verkrijgbaar in DN 32 t/m DN 600
- Maximale opname Hoek 10°
- Art. 9501E EPDM PN10 aansluiting DN 32 t/m 600
- Art. 9501E16 EPDM PN16 aansluiting DN 200 t/m 300
- Art. 9501B NBR PN10 aansluiting DN 32 t/m 200
- Optie: set lengtebegrenzers ter beveiliging (los geleverd incl. bouten)
Maatvoering:
| DN | d | BL | dL druk (mm) | dL trek (mm) | dL radiaal (mm) |
| 32 | 40 | 95 | 8 | 4 | 8 |
| 40 | 40 | 95 | 8 | 4 | 8 |
| 50 | 52 | 105 | 8 | 5 | 8 |
| 65 | 68 | 115 | 12 | 6 | 10 |
| 80 | 76 | 130 | 12 | 6 | 10 |
| 100 | 103 | 135 | 18 | 10 | 12 |
| 125 | 128 | 170 | 18 | 10 | 12 |
| 150 | 152 | 180 | 18 | 10 | 12 |
| 200 | 194 | 205 | 25 | 14 | 22 |
| 250 | 250 | 240 | 25 | 14 | 22 |
| 300 | 300 | 260 | 25 | 14 | 22 |
| 350 | 320 | 265 | 25 | 16 | 22 |
| 400 | 372 | 265 | 25 | 16 | 22 |
| 450 | 415 | 265 | 25 | 16 | 22 |
| 500 | 454 | 265 | 25 | 16 | 22 |
| 600 | 580 | 265 | 25 | 16 | 22 |
