Draadherkening.

1. Terminologie
2. Stap voor stap identificatie van schroefdraden
3. Overzicht gangbare draadsoorten en afmetingen

Terminologie

De gebruikte referenties beschrijven de draadvorm inclusief de draadhoek, het aantal gangen per inch (bij metrische draden de pitch) en de diameter.
1. Draadtop
2. Draadkern
3. Flank
4. Spoed (gebruikt bij metrische draden, weergegeven in mm)
5. Tophoek
6. Draadhoek
7. Buitendraad (OD)
8. Binnendraad (ID)Indentificatie van schoefdraden

Identificatie van schroefdraden

Stap 1: Vaststellen of de draad recht of conisch is
Stap 2: De draaddiameter meten
Stap 3: Het aantal gangen per inch (of bij metrische draden de spoed) vaststellen
Stap 4: De draad-standaard vaststellen

Stap 1. Vaststellen of de draad recht (parallel) of conisch is
Gebruik een schuifmaat om de diameter om de 1e, 4e en laatste volle draadgang op te meten.

Als de diameter bij de een buitendraad oploopt, of bij een binnendraad afloopt, is er sprake van een conische draad. Als de diameter op de verschillende meetpunten gelijk is spreken we van een rechte draad.

Stap 2. De draaddiameter meten

Gebruik een schuifmaat om de diameter te bepalen. Meet op de draadtoppen.
- Bij conische draad: meet op de 4e of 5e volle draadgang.
- Bij rechte draad: meet op een willekeurige volle draadgang
De gemeten diameter kan licht afwijken van de opgegeven standaard maatvoering. Dit wordt veroorzaakt door fabricatie toleranties.

Stap 3: Het aantal gangen per inch (of bij metrische draden de spoed) vaststellen

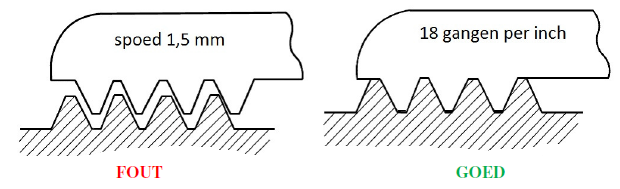

Gebruik een draadmeter of evt. een schuifmaat om de spoed of het aantal gangen per inch vast te stellen (1 inch is 25,4 mm)

Stap 4: De draad-standaard vaststellen

Gebruik de in stap 1 t/m 3 verkregen parameters om in de tabel hieronder de juiste draad te vinden.
Bij 3/4 en 1 zijn NPT en BSPT qua diameter nagenoeg gelijk en het aantal gangen per inch identiek. Om deze draden te onderscheiden biedt alleen de tophoek uitsluitsel: bij NPT draden is deze 60°, bij BSPT is deze 55°.

Overzicht gangbare draadsoorten en afmetingen.

Binnendraad aansluiting

Buitendraad aansluiting
